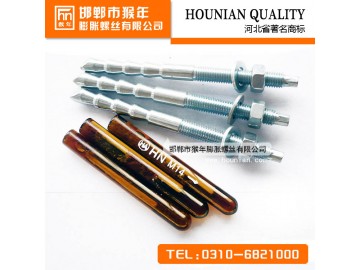

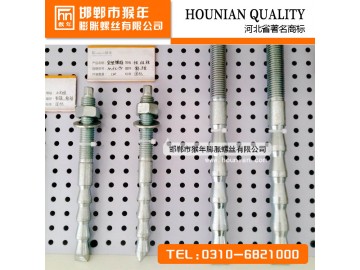

猴年牌高强化学锚栓是建筑行业新一代高科技产品。适用于重荷载及各种震动荷载。基本钻孔小、对基材无膨胀压力。具有耐酸碱、抗老化、无公害的特性,是21世纪绿色环保型产品。
该产品广泛应用于各种结构、设备安装、固定及加固。
A、钢结构、木结构、柱帽柱脚、牛角安装、固定
B、幕墙结构体系与主体结构的连接
C、仓储系统、散料挡护结构、衬板的安装、固定
D、机械设备、传送体系、管道桥架、导轨的安装固定
E、公路、铁路、桥梁等挡板,护栏的安装固定
F、脚手架、模板、托挂件、固定支撑的安装固定
G、大理石干挂固定
注意事项:
A、用电锤钻孔
B、彻底清洁所钻孔(三吹两刷);可以在潮湿环境中安装,但必须将孔内积水彻底排出,同时固化时间按要求加倍延长
C、插入胶管与孔中,尽可能将化学胶管中空隙较多部分向外
D、用电锤或冲击敲击并伴随旋转螺杆(旋转速率要求在250-750转/分钟之间)至锚固深度(螺杆上有标志线)同时目视有少量胶液溢出即可
E、固话时间内严禁扰动螺杆,以防锚固失效
安装数据
型号 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M30 |
最小基材厚度(mm) | 100 | 130 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 330 |
钻孔直径(mm) | 10 | 12 | 14 | 16 | 18 | 22 | 24 | 24 | 28 | 35 |
钻孔深度(mm) | 80 | 90 | 110 | 120 | 130 | 150 | 170 | 190 | 210 | 280 |
胶管长度(mm) |
75 | 85 | 105 | 115 | 125 | 145 | 165 | 4/5 | 205 | 275 |
金属螺杆长度(mm) | 110 | 130 | 160 | 175 | 190 | 230 | 260 | 280 | 300 | 380 |
最大扭紧扭矩(Nm) | 13 | 20 | 30 | 45 | 60 | 90 | 120 | 160 | 200 | 400 |
技术参数
型号 | 钻孔深度 | 设计拔力(KN) | 极限拔力(KN) | 设计剪力(KN) | 极限剪力(KN) |
M8 | 80 | 7 | 19 | 6 | 9 |
M10 | 90 | 12 | 29 | 8 | 14 |
M12 | 110 | 18 | 46 | 18 | 29 |
M14 | 120 | 20 | 53 | 22 | 37 |
M16 | 130 | 222 | 61 | 26 | 45 |
M18 | 150 | 28 | 80 | 28 | 57 |
M20 | 170 | 35 | 99 | 31 | 62 |
M22 | 190 | 47 | 120 | 38 | 75 |
M24 | 210 | 50 | 140 | 45 | 88 |
M30 | 280 | 76 | 230 | 65 |
135 |
安装流程
